Richtungen, Dichten und Löcher

Richtungen, Dichten und Löcher

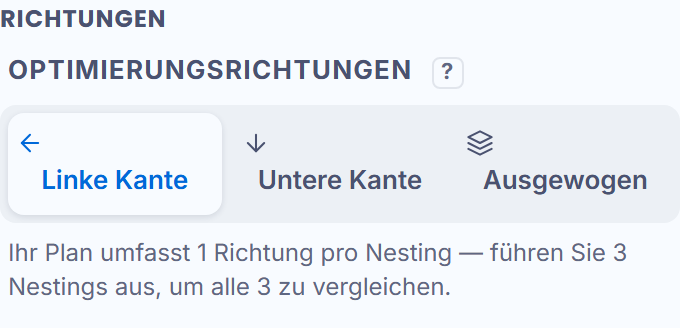

Die drei Richtungen

Zu welcher Kante sich die Teile drängen, im Koordinatensystem der Zeichnung — der Pfeil auf dem Bildschirm zeigt die richtige:

• linke Kante (X = 0): alles drängt sich nach links, das Restblech bleibt rechts — die klassische Stangenbearbeitung;
• untere Kante (Y = 0): alles drängt sich nach unten, das Restblech bleibt oben;
• Balance: beide Kanten teilen sich das Restblech — nützlich, wenn der Rest zu beiden Seiten als nutzbarer Abschnitt weitergeht.

Weniger Richtungen angekreuzt, schnelleres Ergebnis. Mit dem kostenlosen Plan eine Richtung und ein Vorschlag; mit einem Bezahlplan ein Vorschlag pro Richtung — jede Richtung probiert ihre Kante, sortiert nach Richtung, dann nach Qualität.

Die zwei Dichten

Zwei Zahlen ähneln sich und sagen NICHT dasselbe:

• die Streifendichte, während der Berechnung: die Dichte der gerade entstehenden Reihe — sie entwickelt sich während der Suche, sie ist ein Arbeitsindikator;
• die Materialausnutzung, im Ergebnis: die WAHRE Fläche der gesetzten Teile (Löcher abgezogen) ins Verhältnis zum Blech. Das ist die, die für Ihr Material zählt.

Die Teile in den Löchern

Kreuzen Sie „In Löcher verschachteln“ an, und die kleinen Teile setzen sich in die Innenausschnitte der großen — jedes Teil in einem Loch hält den der Wand versprochenen Abstand. Über 2,4 mm Abstand deaktiviert sich die Option von selbst: Engine-Grenze, auf dem Bildschirm gesagt.
