Die Teilekarten

Die Teilekarten

Jede abgelegte Zeichnung wird zu einer Karte: Vorschau, Name, Stückzahl. Alles wird AUF der Karte eingestellt:

• die Stückzahl — der Zähler, von 0 bis 999; eine Karte aus einer .job kommt mit ihrer eigenen an, aus der Datei gelesen;
• Skalieren — der exakte Faktor (×25,4 für Zoll, die für Millimeter gehalten wurden); der Hinweis auf die angewandte Skalierung bleibt auf der Karte, und „Zurücksetzen“ kehrt zur Ursprungsgröße zurück;
• Zerlegen — für eine Mehrteil-Zeichnung: trennt jedes Teil, um es einzeln zu verschachteln. Standardmäßig bleibt die Zeichnung ein STARRER BLOCK, den die Engine bewegt, ohne ihn je zu zerlegen. Das Zerlegen ist für diese Karte unumkehrbar — die Bestätigung sagt es in einer Zeile.

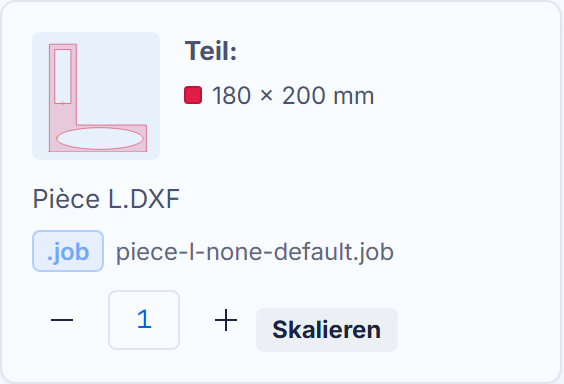

Eine Karte aus einer .job trägt ihren Ursprungs-Chip und, wenn es welche gibt, ihre Hinweise:

Der Klick auf die Karte öffnet die Detailkarte: die vergrößerte Vorschau — für eine .job die angereicherte Vorschau mit Einfahrtsweg und Einstichpunkt — und die vollständigen Hinweise, eine Zeile pro Hinweis mit ihrer Stufe. Ein sauberes Teil zeigt nichts an: kein „0 Warnungen“, kein grüner Punkt.
