SVG
SVG wird wie DXF abgelegt, überall. Eine Regel, um beim Schneiden keine Überraschung zu erleben:
Die Einheit des SVG ist das Pixel, und das Pixel misst 1/96 Zoll. SVG ist ein Bildschirmformat: Es kennt den Millimeter nicht. NestorCut rechnet seine Pixel daher in Millimeter um (1 px = 25,4/96 mm) und respektiert dabei, was die Datei deklariert — viewBox, Breite, Höhe, Transformationen. Ein Rechteck von 96 × 96 px wird zu einem Teil von 25,4 × 25,4 mm.
In der Praxis:

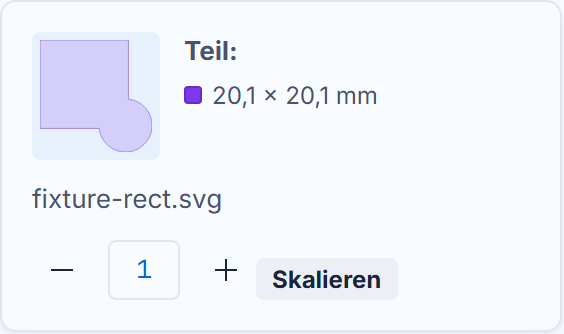

- ein SVG, das aus einem CAD mit Maßen in Millimetern exportiert wurde, kommt in der richtigen Größe an, wenn das Exportwerkzeug die Entsprechung geschrieben hat — prüfen Sie die auf der Karte angezeigten Maße, BEVOR Sie das Nesting starten;
- kommt das Teil in einer unerwarteten Größe an, korrigiert das Werkzeug Skalieren der Karte mit dem exakten Faktor;
- das Koordinatensystem des SVG (y nach unten) wird beim Import gespiegelt: Ihr Teil ist so orientiert wie in Ihrer Schneidesoftware, nicht wie auf dem Bildschirm.
Gerade Segmente bleiben gerade: ein sauberes SVG ergibt Teile, die so exakt sind wie eine DXF.
