DXF
DXF ist das Haupteingabeformat: Konturen, Bögen, Kreise und Polylinien werden in ihrer exakten Geometrie gelesen, ohne vorherige Näherung.
Die Einheiten werden aus der Datei gelesen. Die Arbeitseinheit von NestorCut ist der Millimeter; eine in Zoll deklarierte DXF wird beim Import umgerechnet, und wenn die Datei nichts sagt, wird die wahrscheinlichste Einheit gewählt und der Hinweis auf der Karte angezeigt — nie ein zehnfach zu kleines Teil, stumm geschnitten.
Die Blöcke werden aufgelöst. Eine Blockeinfügung wird als die Geometrie gelesen, die sie trägt: kein phantomhaftes Teil, kein verlorener Layer.

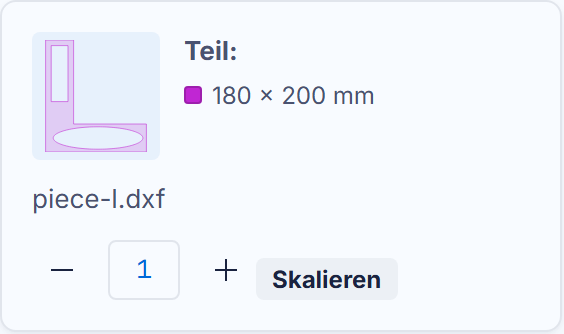

Eine Datei kann mehrere Teile tragen. Jede geschlossene Kontur wird zu einem Teil der Karte; die Stückzahl der Karte gilt für die ganze Zeichnung. Zwei Werkzeuge auf der Karte, wenn die Zeichnung eine Zusammenstellung ist:
- Skalieren — wenn die DXF in einer anderen Einheit gezeichnet wurde, als sie deklariert, wenden Sie den exakten Faktor auf der Karte an (×25,4 für Zoll, die für Millimeter gehalten wurden); der Hinweis auf die angewandte Skalierung bleibt auf der Karte;
- Zerlegen — standardmäßig bleibt eine Mehrteil-Zeichnung ein STARRER BLOCK: die Engine bewegt die Zusammenstellung, ohne sie je zu zerlegen. „Zerlegen“ trennt jedes Teil, um es einzeln zu verschachteln. Das ist für diese Karte unumkehrbar — ein versehentliches Zerlegen klebt nicht wieder zusammen.
Ein Strich, der ein Teil berührt, ohne es zu durchqueren — ein Text, ein Logo — folgt seinem Teil in die Schnittdatei: die Tinte reist mit dem Metall.
Eine offene Kontur ist kein fataler Fehler, aber sie wird GESAGT: der Hinweis kündigt „N offene Konturen werden nicht geschnitten — schließen Sie sie in Ihrem CAD“. Diese Verläufe folgen dem Teil beim Schneiden nicht: Schließen Sie sie in Ihrem CAD und legen Sie die Datei erneut ab — eine offene Kontur ist fast immer ein schlecht angesetzter Strich.
