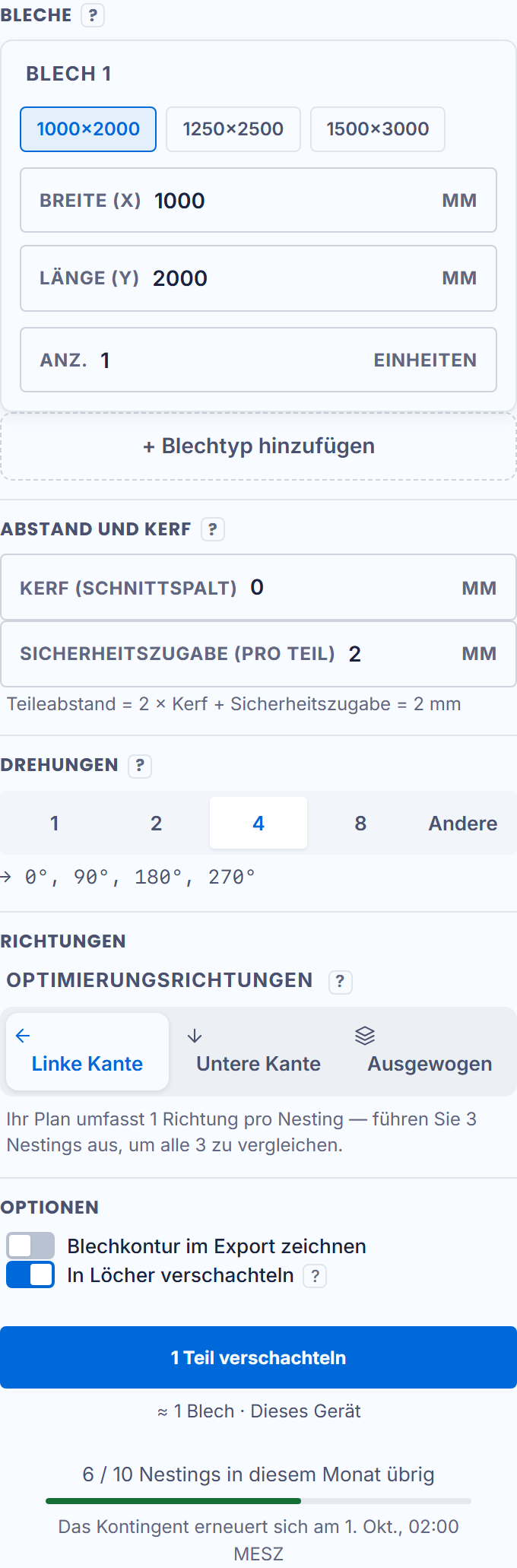

Die Projektseite ist die Werkstatt: links das Blech und die Teile, rechts die Einstellungen, unten die Karten. Die Leiste oben fasst den Auftrag zusammen — Teile, abgelegte Dateien, Fläche, bei diesem Abstand geschätzte Bleche, maximal mögliche Ausnutzung.

Die Bleche

So viele Blechtypen, wie Ihr Lager hergibt: Breite (X), Länge (Y) und Stückzahl jedes Typs, mit den handelsüblichen Standardformaten, um Zeit zu sparen. Ein Format genügt? Eine Zeile. Format und Reste? Zwei Zeilen. Mit dem kostenlosen Plan endet jeder Auftrag bei 2 Blechen.

Der Abstand

DAS ist die Einstellung, die Ihre Teile schützt: Die Regel steht unter dem Feld — Teileabstand = 2 × Kerf + Sicherheitszugabe. Der Kerf (die Schnittspaltbreite) ist das, was Ihr Brenner wegnimmt; die Sicherheitszugabe ist Ihr Spielraum pro Teil. Ein Abstand unter 0,05 mm löst eine Warnung aus: schmaler als ein Laser-Kerf — Teile können sich beim Schneiden berühren.

Die Drehungen

Der erlaubte Winkelschritt: 90° für Rechtecke, 180° für umbaubare Teile, ein feinerer Schritt, um mehr Material zu gewinnen. „Ohne Rotation“ hält jedes Teil bei 0° — die Wahl für orientierte Gravuren.

Die Optimierungsrichtung

Zu welcher Kante sich die Teile drängen: linke Kante, untere Kante oder eine Balance der beiden — im Koordinatensystem der Zeichnung; der Pfeil auf dem Bildschirm zeigt die richtige. Weniger Richtungen angekreuzt, schnelleres Ergebnis. Mit dem kostenlosen Plan eine Richtung.

Die Optionen

• In Löcher verschachteln: kleine Teile können sich in die Innenausschnitte großer Teile setzen. Über 2,4 mm Abstand deaktiviert sich die Option von selbst — Engine-Grenze, auf dem Bildschirm gesagt;
• Blechkontur im Export zeichnen: fügt das Rechteck des Blechs zur DXF hinzu, damit die Maschine die Materialgrenze sieht.

Die Schaltfläche Nesten startet die Berechnung; eine Schaltfläche Abbrechen erscheint, solange die Engine läuft.
