O espaçamento e as rotações

O espaçamento

Entre duas peças, o corte precisa de espaço: a chama tem uma largura (o kerf), e suas peças uma margem de tolerância (a folga). A regra do NestorCut a escreve sob o campo:

Espaçamento entre peças = 2 × kerf + folga

O desenho: duas peças, cada uma com seu trajeto de corte, o kerf fora do contorno, a folga entre as duas

Por que duas vezes o kerf: cada peça é cortada no seu PRÓPRIO trajeto — a tocha compensada passa por fora do contorno, o kerf inteiro é comido FORA da peça. Duas peças frente a frente: dois kerfs inteiros, mais a folga entre elas. Um .job enviado preenche tudo: kerf lido da ferramenta, espaçamento calculado.

Um espaçamento mais fino que 0,05 mm dispara um aviso — mais fino que um kerf a laser, peças podem se tocar ou micro-sobrepor no corte. E mais espaçamento significa menos peças nos furos: acima de 2,4 mm, o aninhamento nos furos se desativa (limite do motor, avisado na tela).

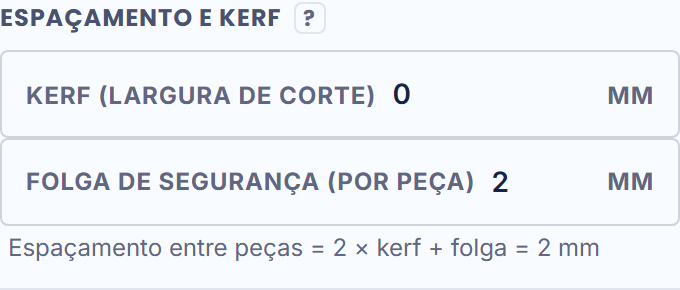

O campo Espaçamento e sua regra, na tela

As rotações

O passo de ângulo diz ao motor quanto ele pode girar as peças: 90° para peças retangulares, 180° se o sentido cima-baixo é indiferente, um passo mais fino (45°, 30°…) para ganhar mais material em formas livres — ao custo de um cálculo mais longo. «Sem rotação» mantém tudo a 0°: a escolha para textos gravados e fibras orientadas.
