SVG
O SVG se envia como o DXF, em todo lugar. Uma regra a conhecer para não ser surpreendido no corte:
A unidade do SVG é o pixel, e o pixel vale 1/96 de polegada. O SVG é um formato de tela: ele não conhece o milímetro. O NestorCut converte seus pixels para milímetros (1 px = 25,4/96 mm), respeitando o que o arquivo declara — viewBox, largura, altura, transformações. Um retângulo de 96 × 96 px se torna uma peça de 25,4 × 25,4 mm.
Na prática:

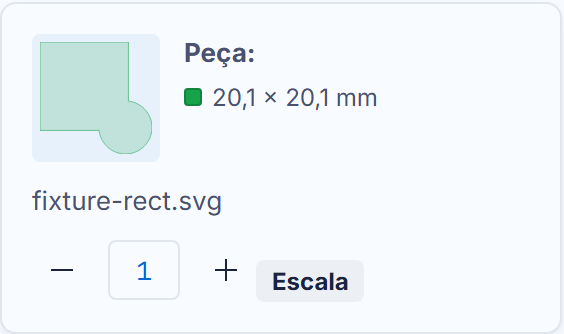

- um SVG exportado de um CAD com suas cotas em milímetros chega no tamanho certo se a ferramenta de exportação escreveu a correspondência — verifique as dimensões mostradas na ficha ANTES de iniciar o nesting;
- se a peça chegar com um tamanho inesperado, a ferramenta Escala da ficha corrige pelo fator exato;
- o sistema de coordenadas do SVG (y para baixo) é invertido na importação: sua peça fica orientada como no seu software de corte, não como na tela.
Os segmentos retos ficam retos: um SVG limpo dá peças tão exatas quanto um DXF.
