Os cartões de peças

Os cartões de peças

Cada desenho enviado se torna um cartão: visualização, nome, quantidade. Tudo se configura NO cartão:

• a quantidade — o contador, de 0 a 999; uma ficha vinda de um .job chega com a sua, lida do arquivo;
• Escala — o fator exato (×25,4 para polegadas tomadas por milímetros); o aviso de escala aplicada fica no cartão, e «Redefinir» volta ao tamanho de origem;
• Separar — para um desenho multi-peças: desacopla cada peça para aninhá-la separadamente. Por padrão o desenho fica um BLOCO RÍGIDO que o motor move sem nunca desmontar. A separação é irreversível para esta ficha — a confirmação avisa em uma linha.

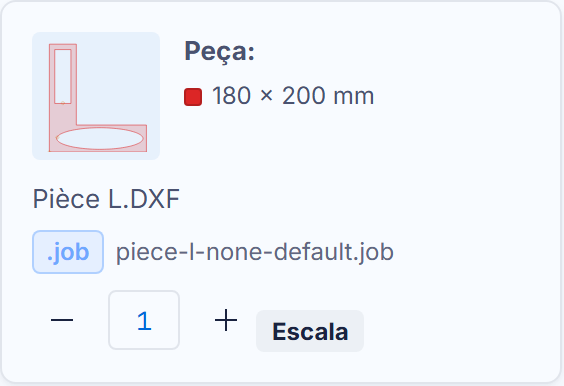

Um cartão vindo de um .job carrega seu chip de origem e, quando houver, seus avisos:

O clique no cartão abre a ficha detalhada: a visualização ampliada — para um .job, a visualização enriquecida com o trajeto de entrada de corte e o ponto de perfuração — e os avisos completos, uma linha por aviso com seu nível. Uma peça limpa não mostra nada: sem «0 avisos», sem pontos verdes.
