DXF
O DXF é o formato de entrada principal: contornos, arcos, círculos e polilinhas são lidos na sua geometria exata, sem aproximação inicial.
As unidades são lidas do arquivo. A unidade de trabalho do NestorCut é o milímetro; um DXF declarado em polegadas é convertido na importação, e se o arquivo não disser nada, a unidade mais provável é escolhida e o aviso aparece na ficha — nunca uma peça dez vezes pequena demais cortada em silêncio.
Os blocos são resolvidos. Uma inserção de bloco é lida como a geometria que ela carrega: sem peça fantasma nem camada perdida.

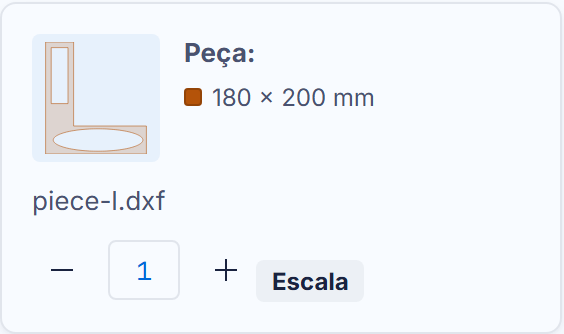

Um arquivo pode conter várias peças. Cada contorno fechado se torna uma peça da ficha; a quantidade da ficha se aplica ao desenho inteiro. Duas ferramentas na ficha, se o desenho é um conjunto:
- Escala — se o DXF foi desenhado em uma unidade diferente da que declara, aplique o fator exato na ficha (×25,4 para polegadas tomadas por milímetros); o aviso de escala aplicada fica no cartão;
- Separar — por padrão, um desenho multi-peças fica um BLOCO RÍGIDO: o motor move o conjunto sem nunca desmontá-lo. «Separar» desacopla cada peça para aninhá-las separadamente. É irreversível para esta ficha — uma separação acidental não se recola.
Um traço que toca uma peça sem atravessá-la — um texto, um logo — segue sua peça no arquivo de corte: a tinta viaja com o metal.
Um contorno aberto não é um erro fatal, mas é AVISADO: o aviso anuncia «N trajetos abertos não serão cortados — feche-os no seu CAD». Esses trajetos não seguem a peça no corte: feche-os no seu CAD e reenvie o arquivo — um contorno aberto é quase sempre um traço mal emendado.
