Arquivo de trabalho SheetCam (`.job`)

Você trabalha com SheetCam? Envie seu .job sozinho, sem seus DXFs: tudo o que importa já está lá. O NestorCut lê o arquivo, prepara o nesting, e devolve um .job pronto para reabrir no SheetCam.

O .job se envia para «Este dispositivo» — enviado no modo servidores, o projeto muda sozinho para o dispositivo.

O que é lido

a chapa: as dimensões da zona de trabalho do .job se tornam a chapa do projeto;
o kerf da ferramenta: o espaçamento é pré-preenchido com duas vezes o kerf mais uma folga de segurança — o ajuste que respeita sua tocha;
as quantidades de cada desenho;
os contornos das peças, lidos do cache do arquivo — os DXFs de origem não são necessários;
seus pontos de partida, incluindo os que você moveu à mão no SheetCam: cada ficha carrega os seus — as cópias posicionadas à mão levam a marca «seu ponto» — e a visualização mostra o trajeto de entrada de corte e o disco de perfuração antes de qualquer cálculo.

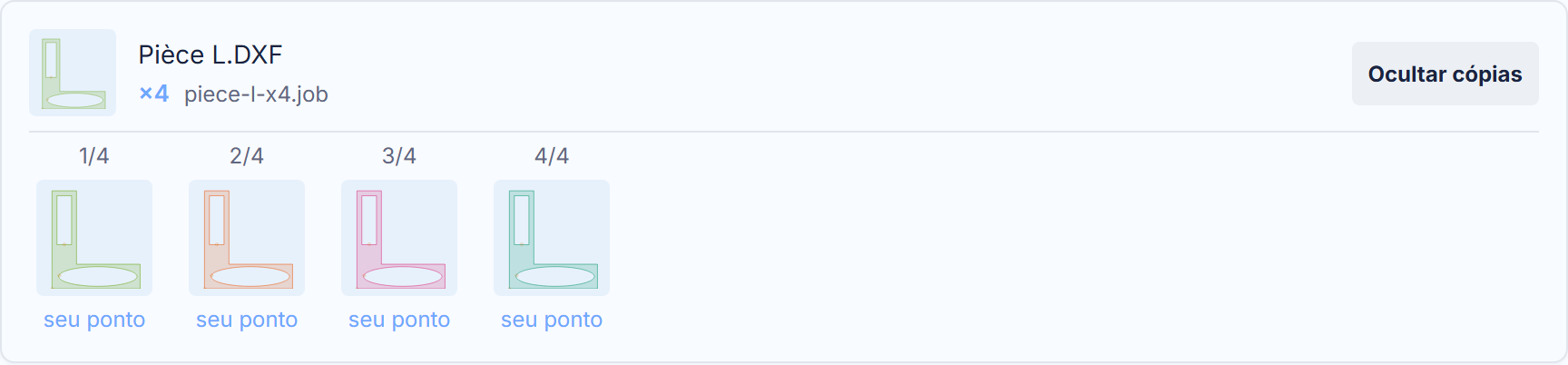

O cartão agrupado de um .job com quatro seções, chip .job e marca «seu ponto»

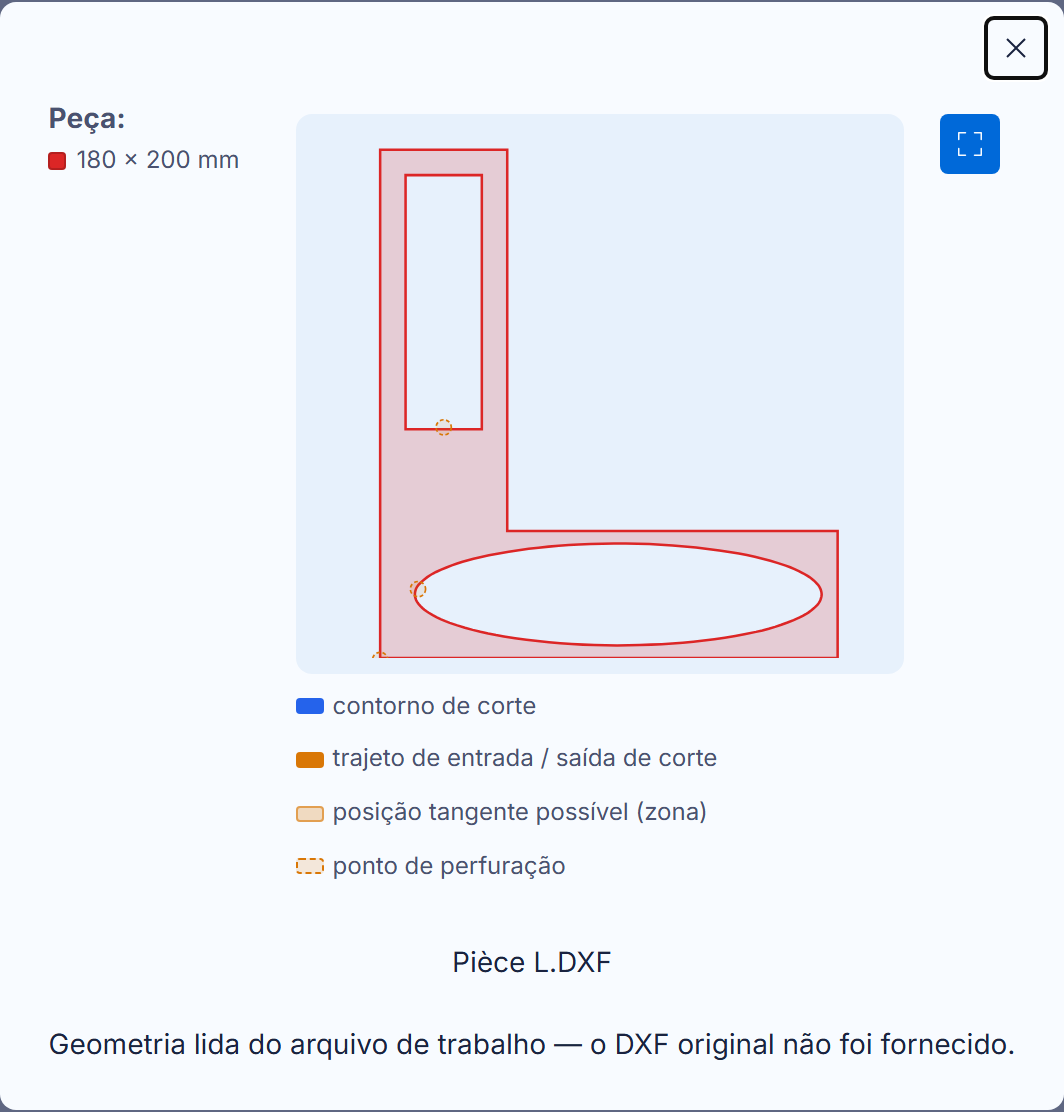

A visualização se amplia com um clique na ficha: contorno de corte, trajeto de entrada de corte, zona tangente possível e ponto de perfuração, com sua legenda.

A visualização ampliada de uma ficha .job, com sua legenda

Por que um desenho presente quatro vezes dá quatro peças livres

Um .job que referencia quatro vezes o mesmo desenho carrega QUATRO seções originais — o SheetCam já as trata assim: cada uma tem sua quantidade, sua posição, e seu ponto de partida. O NestorCut segue o mesmo modelo: uma ficha por seção original («nome (2/4)», «nome (3/4)»…), as cópias de uma mesma original ficando agrupadas. Seus quatro pontos de partida nunca são misturados — cada um fica na SUA peça.

O que é devolvido

Após o nesting, o download .job grava um arquivo por chapa, suas peças posicionadas dentro, na linguagem do SheetCam: reabra-o, a disposição em chapa já está feita. Os pontos de partida que você tinha movido à mão no SheetCam são regravados byte a byte — seu gesto sobrevive à passagem por nós.

O que ainda não é lido

Para ser honesto em vez de silencioso: as zonas de exclusão (keepout) do .job, as ferramentas múltiplas e as operações múltiplas ainda não são interpretadas — um arquivo que as contém é aninhado sem elas. E o .job só se envia no modo dispositivo (veja acima). Esta lista encurta a cada versão; o diário de novidades da aplicação diz onde ela está.
