La pagina progetto

La pagina progetto

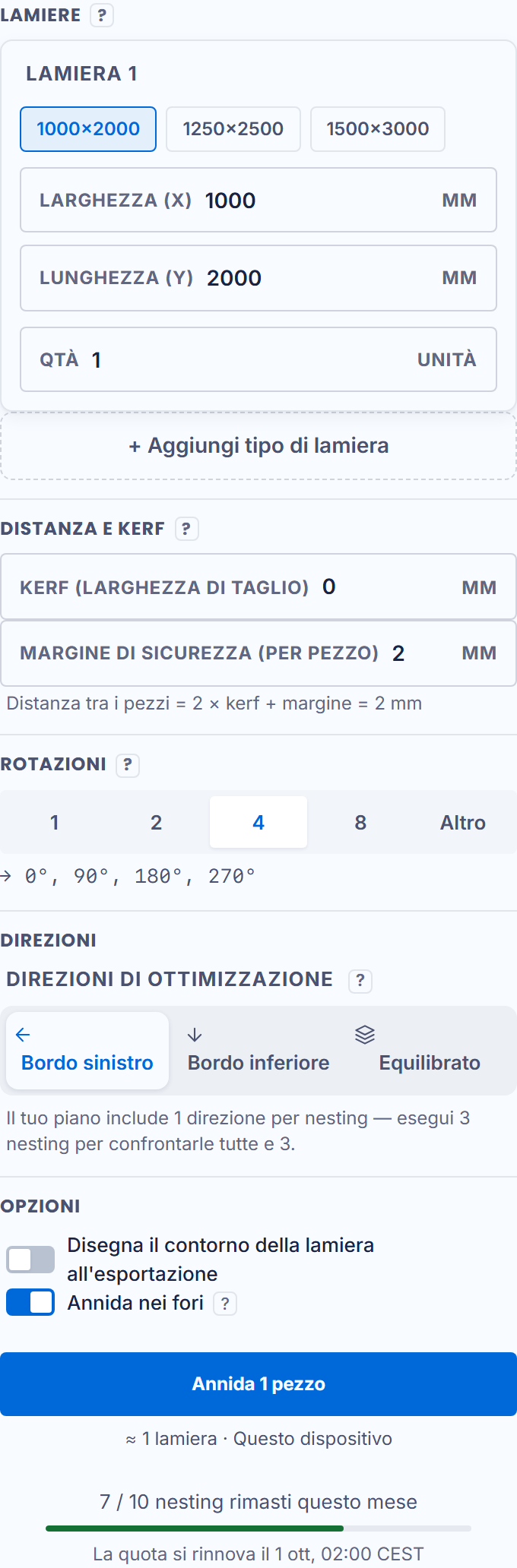

La pagina progetto è l’officina: a sinistra la lamiera e i pezzi, a destra le impostazioni, in basso le schede. La barra in alto riassume il cantiere — pezzi, file depositati, superficie, lamiere stimate a quella distanza, densità massima possibile.

Le lamiere

Tanti tipi di lamiera quanti il tuo stock: larghezza (X), lunghezza (Y) e quantità di ogni tipo, con i formati standard del commercio per guadagnare tempo. Un solo formato basta? Una riga. Del formato e degli avanzi? Due righe. Con l’offerta gratuita, ogni lavoro si ferma a 2 lamiere.

La distanza

È L’impostazione che protegge i tuoi pezzi: la regola è scritta sotto il campo — distanza = 2 × kerf + margine. Il kerf (la larghezza di taglio) è ciò che la tua torcia mangia; il margine è la tua tolleranza per pezzo. Una distanza più sottile di 0,05 mm attiva un avviso: più sottile di un kerf laser, i pezzi possono toccarsi al taglio.

Le rotazioni

Il passo angolare consentito: 90° per i rettangoli, 180° per i pezzi rivoltabili, un passo più fine per guadagnare più materiale. «Senza rotazione» mantiene ogni pezzo a 0° — la scelta delle incisioni orientate.

La direzione di ottimizzazione

Verso quale bordo i pezzi si addensano: bordo sinistro, bordo inferiore, o equilibrio dei due — nel sistema di riferimento del disegno, la freccia a schermo mostra quello giusto. Meno direzioni spuntate, risultato più rapido. Con l’offerta gratuita, una direzione.

Le opzioni

• Annidare nei fori: i pezzi piccoli possono alloggiarsi nei ritagli dei grandi. Oltre 2,4 mm di distanza, l’opzione si disattiva da sola — limite del motore, detto a schermo;
• Disegnare il contorno della lamiera all’esportazione: aggiunge il rettangolo della lamiera al DXF, perché la macchina veda il limite dello stock.

Il pulsante Annida avvia il calcolo; un pulsante Annulla compare finché il motore gira.
