SVG
L’SVG si deposita come il DXF, ovunque. Una regola da conoscere per non avere sorprese al taglio:
L’unità dell’SVG è il pixel, e il pixel vale 1/96 di pollice. L’SVG è un formato da schermo: non conosce il millimetro. NestorCut converte quindi i suoi pixel in millimetri (1 px = 25,4/96 mm), rispettando ciò che il file dichiara — viewBox, larghezza, altezza, trasformazioni. Un rettangolo di 96 × 96 px diventa un pezzo di 25,4 × 25,4 mm.
In pratica:

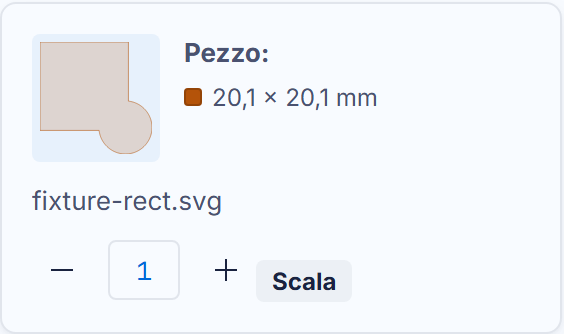

- un SVG esportato da un CAD con le sue quote in millimetri arriva alla dimensione giusta se lo strumento di esportazione ha scritto la corrispondenza — controlla le dimensioni mostrate sulla scheda PRIMA di avviare il nesting;
- se il pezzo arriva con una dimensione inattesa, lo strumento Scala della scheda corregge col fattore esatto;
- il sistema di riferimento dell’SVG (y verso il basso) viene ribaltato all’importazione: il tuo pezzo è orientato come nel tuo software di taglio, non come a schermo.
I segmenti retti restano retti: un SVG pulito dà pezzi altrettanto esatti di un DXF.
