DXF
Il DXF è il formato d’ingresso principale: contorni, archi, cerchi e polilinee vengono letti nella loro geometria esatta, senza approssimazioni.
Le unità vengono lette nel file. L’unità di lavoro di NestorCut è il millimetro; un DXF dichiarato in pollici viene convertito all’importazione, e se il file non dice niente, viene scelta l’unità più probabile e l’avviso compare sulla scheda — mai un pezzo dieci volte troppo piccolo tagliato in silenzio.
I blocchi vengono risolti. Un’inserzione di blocco viene letta come la geometria che porta: nessun pezzo fantasma, nessun layer perso.

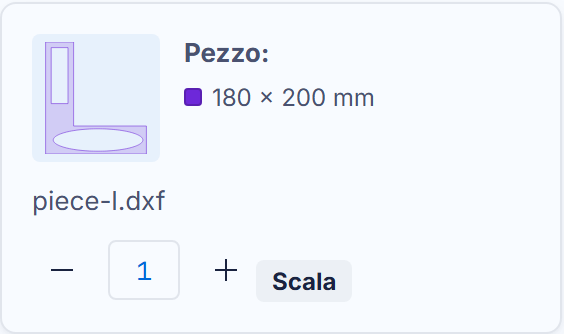

Un file può portare più pezzi. Ogni contorno chiuso diventa un pezzo della scheda; la quantità della scheda si applica al disegno intero. Due strumenti sulla scheda, se il disegno è un insieme:
- Scala — se il DXF è stato disegnato in un’unità diversa da quella dichiarata, applica il fattore esatto sulla scheda (×25,4 per pollici presi per millimetri); l’avviso di scala applicata resta sulla carta;
- Separa — per impostazione predefinita, un disegno multi-pezzo resta un BLOCCO RIGIDO: il motore sposta l’insieme senza mai smontarlo. «Separa» stacca ogni pezzo per annidarlo separatamente. È irreversibile per quella scheda — una separazione accidentale non si riincolla.
Un tratto che tocca un pezzo senza attraversarlo — un testo, un logo — segue il suo pezzo nel file di taglio: l’inchiostro viaggia col metallo.
Un contorno aperto non è un errore fatale, ma viene DETTO: l’avviso annuncia «N tracciati aperti non verranno tagliati — chiudili nel tuo CAD». Quei tratti non seguono il pezzo al taglio: chiudili nel tuo CAD e rideposita il file — un contorno aperto è quasi sempre un tratto male raccordato.
