Sens, densités et trous

Sens, densités et trous

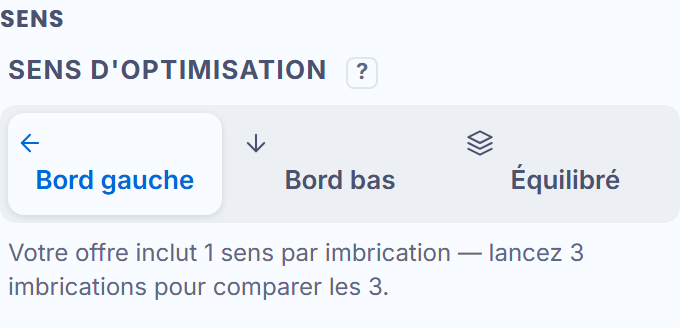

Les trois sens

Vers quel bord les pièces se tassent, dans le repère du dessin — la flèche à l’écran montre le bon :

• bord gauche (X = 0) : tout se serre vers la gauche, la chute reste à droite — la mise en barre classique ;
• bord bas (Y = 0) : tout se serre vers le bas, la chute reste au haut ;
• équilibre : les deux bords se partagent la chute — utile quand le patron repart en chute exploitable des deux côtés.

Moins de sens cochés, résultat plus rapide. Avec l’offre gratuite, un sens et une proposition ; avec un plan payant, une proposition par sens — chaque sens essaie son bord, classé par sens puis par qualité.

Les deux densités

Deux nombres se ressemblent et ne disent PAS la même chose :

• la densité de la bande, pendant le calcul : la densité de la rangée en construction — elle évolue pendant la recherche, c’est un indicateur de travail ;
• la densité matière, au résultat : l’aire VRAIE des pièces posées (trous déduits) rapportée à la tôle. C’est celle qui compte pour votre matière.

Les pièces dans les trous

Cochez « Imbriquer dans les trous » et les petites pièces se logent dans les découpes des grandes — chaque pièce dans un trou garde l’espacement promis à la paroi. Au-delà de 2,4 mm d’espacement, l’option se désactive d’elle-même : limite du moteur, dite à l’écran.
