DXF
Le DXF est le format d’entrée principal : contours, arcs, cercles et polylignes sont lus à leur géométrie exacte, sans approximation d’abord.
Les unités sont lues dans le fichier. L’unité de travail de NestorCut est le millimètre ; un DXF déclaré en pouces est converti à l’import, et si le fichier ne dit rien, l’unité la plus probable est choisie et le constat s’affiche sur la fiche — jamais de pièce dix fois trop petite découpée en silence.
Les blocs sont résolus. Une insertion de bloc est lue comme la géométrie qu’elle porte : pas de pièce fantôme ni de calque perdu.

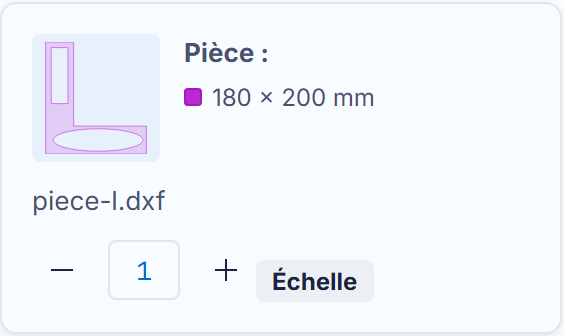

Un fichier peut porter plusieurs pièces. Chaque contour fermé devient une pièce de la fiche ; la quantité de la fiche s’applique au dessin entier. Deux outils sur la fiche, si le dessin est un ensemble :
- Échelle — si le DXF a été dessiné dans une autre unité que celle qu’il déclare, appliquez le facteur exact sur la fiche (×25,4 pour des pouces pris pour des millimètres) ; le constat d’échelle appliquée reste sur la carte ;
- Éclater — par défaut, un dessin multi-pièces reste un BLOC RIGIDE : le moteur déplace l’ensemble sans jamais le démonter. « Éclater » détache chaque pièce pour l’imbriquer séparément. C’est irréversible pour cette fiche — un éclatement accidentel ne se recolle pas.
Un trait qui touche une pièce sans la traverser — un texte, un logo — suit sa pièce dans le fichier de découpe : l’encre voyage avec le métal.
Un contour ouvert n’est pas une erreur fatale, mais il est DIT : le constat annonce « N tracés ouverts ne seront pas découpés — refermez-les dans votre CAO ». Ces tracés ne suivent pas la pièce à la découpe : refermez-les dans votre CAO et redéposez le fichier — un contour ouvert est presque toujours un trait mal raccordé.
