SVG
El SVG se suelta como el DXF, en todas partes. Una regla que conocer para no llevarte sorpresas en el corte:
La unidad del SVG es el píxel, y el píxel mide 1/96 de pulgada. El SVG es un formato de pantalla: no conoce el milímetro. NestorCut convierte pues sus píxeles a milímetros (1 px = 25,4/96 mm), respetando lo que el archivo declara — viewBox, anchura, altura, transformaciones. Un rectángulo de 96 × 96 px se convierte en una pieza de 25,4 × 25,4 mm.
En la práctica:

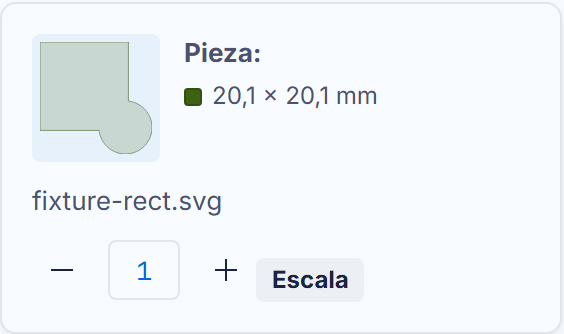

- un SVG exportado de un CAD con sus medidas en milímetros llega al tamaño correcto si la herramienta de exportación escribió la correspondencia — comprueba las dimensiones mostradas en la ficha ANTES de lanzar el nesting;
- si la pieza llega con un tamaño inesperado, la herramienta Escala de la ficha corrige con el factor exacto;
- el sistema de coordenadas del SVG (y hacia abajo) se invierte en la importación: tu pieza queda orientada como en tu software de corte, no como en pantalla.
Los segmentos rectos siguen rectos: un SVG limpio da piezas tan exactas como un DXF.
