DXF
El DXF es el formato de entrada principal: contornos, arcos, círculos y polilíneas se leen con su geometría exacta, sin aproximación previa.
Las unidades se leen del archivo. La unidad de trabajo de NestorCut es el milímetro; un DXF declarado en pulgadas se convierte en la importación, y si el archivo no dice nada, se elige la unidad más probable y el aviso se muestra en la ficha — nunca una pieza diez veces demasiado pequeña cortada en silencio.
Los bloques se resuelven. Una inserción de bloque se lee como la geometría que porta: ninguna pieza fantasma, ninguna capa perdida.

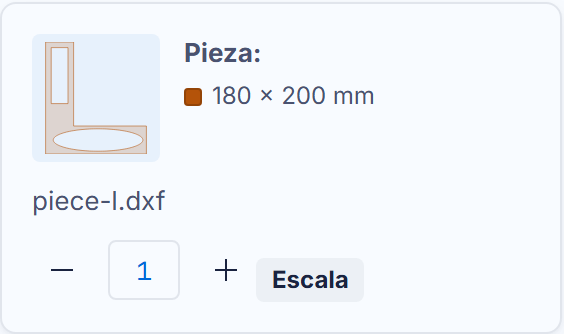

Un archivo puede portar varias piezas. Cada contorno cerrado se convierte en una pieza de la ficha; la cantidad de la ficha se aplica al dibujo entero. Dos herramientas en la ficha, si el dibujo es un conjunto:
- Escala — si el DXF se dibujó en una unidad distinta de la que declara, aplica el factor exacto en la ficha (×25,4 para pulgadas tomadas por milímetros); el aviso de escala aplicada queda en la ficha;
- Separar en piezas — por defecto, un dibujo multipieza sigue siendo un BLOQUE RÍGIDO: el motor mueve el conjunto sin desmontarlo nunca. «Separar en piezas» desacopla cada pieza para anidarla por separado. Es irreversible para esa ficha — una separación accidental no se vuelve a pegar.
Un trazo que toca una pieza sin atravesarla — un texto, un logo — sigue a su pieza en el archivo de corte: la tinta viaja con el metal.
Un contorno abierto no es un error fatal, pero se DICE: el aviso anuncia «N trazados abiertos no se cortarán — ciérralos en tu CAD». Esos trazados no siguen a la pieza en el corte: ciérralos en tu CAD y vuelve a soltar el archivo — un contorno abierto es casi siempre un trazo mal empalmado.
